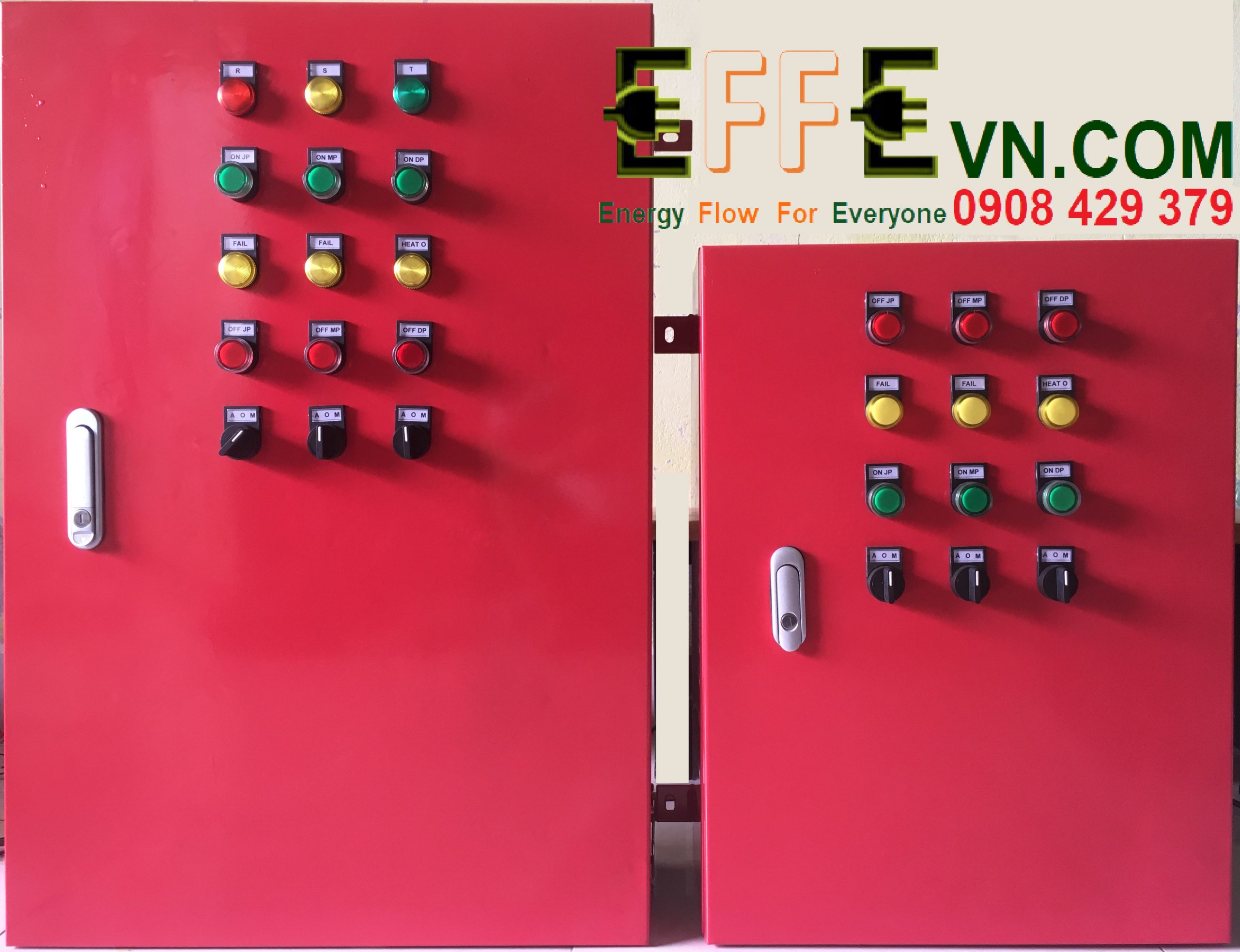

Tủ điều khiển bơm chữa cháy 75HP là gì:
Là tủ điện 3 pha ( 3 phase ) 220 / 380V AC có chức năng cung cấp điện và điều khiển ( Power supply & controller ) 3 bơm điện phòng cháy chữa cháy gồm :
– Điều khiển bơm điện chữa cháy điện bù áp (Jockey Electric motor fire fighting pump ) công suất 1hp- 4hp
– Bơm chữa cháy điện chính ( Main Electric motor fire fighting pump ) công suất 75HP:
– Bơm chữa cháy dự phòng Diesel 75HP
Có tên gọi khác như:
Tủ điều khiển chữa cháy 75HP, tủ bơm chữa cháy 75HP, tủ bơm pccc 75hp, tủ điện bơm chữa cháy 75hp, tủ điều khiển 3 bơm chữa cháy 75hp, tủ điều khiển máy bơm chữa cháy 75hp, tủ điều khiển bơm chữa cháy 75hp
^ ƯU ĐIỂM TỦ ĐIỀU KHIỂN 3 BƠM CHỮA CHÁY 75hp
Tích hợp bộ sạc ắc quy battery charger , ( và bộ điều kiển động Cơ Diesel tự động bằng điện áp DC.
– Hệ thống hoạt động ổn định.
Luôn online và duy trì điều khiển bơm chữa cháy dự phòng khi mất điện
– Cài đặt áp suất dễ dàng.
– Vận hành đơn giản.
Là một thành phần rất quang trọng trong công trình công nghiệp và dân dụng, Tủ điều khiển bơm chữa cháy 75HP được xem là trái tim của hệ thống PCCC lớn,
Tủ điều khiển chữa cháy có công suất bơm điện chính 75hp gồm bơm điện bù áp, bơm điện chính 75hp, bơm dầu diesel 75hp, Tủ điều khiển PCCC thông thường sẽ chạy tự động hoặc bằng tay theo tín hiệu áp lực trên đường ống thông qua công tắc áp suất ( pressure switch ).
- Bơm bù áp 1hp – 4hp ( Jocky Pump ) Sẽ là bơm chạy đầu tiên khi có sự cố cháy xảy ra. Nên mức áp lực cài đạt ngưỡng chạy cho bơm bù áp trong hệ thống sẽ là cao nhất.
- Bơm điện chính ( Main Pump ) 75hp sẽ làm bơm chạy thứ hai khi xảy ra sự cố cháy lớn mà bơm bù áp không có khả năng dập lửa vì không đủ nước ( water ) lúc này áp lực sẽ tiếp tục giảm xuống tín hiệu từ công tắc áp lực đưa về tủ điều khiển bơm pccc 75hp và sẽ điều khiển Bơm điện chính ( Main Pump ) 75hp hoạt động.
- Bơm chữa cháy động cơ diesel là bơm chạy cuối cùng khi sự cố cháy quá lớn khi hai bơm nêu trên không đủ để cấp nước ( water ) chữa cháy. Lúc này bơm Diesel sẽ tự đề nổ để bơm nước chữa cháy.
^^ Ngoài ra tủ điện điều khiển bơm chữa cháy do Effevn sản xuất còn được thiết kế có khả năng sạc tự động ắc quy , và điều khiển bơm diesel 75hp tự đề chạy trong trường hợp điện lưới bị mất khi có sự cố cháy xảy ra.
Mạch Tủ điều khiển chữa cháy 75hp:
Điều khiển bơm bù áp từ : Khởi động trực tiếp.
Điều khiển bơm điện chính 75hp : Khởi động trực tiếp.
Điều khiển bơm diesel bằng mạch role.
Cấu Tạo Tủ điều khiển chữa cháy 75hp:
TỦ ĐIỆN BƠM PCCC 75hp | 1 | |||
I | Bộ điều khiển khởi động động cơ bơm diesel 75hp | VN,/TĐ | bộ | 1 |
Bộ điều khiển bơm diesel PCCC | VN/TĐ | bộ | 1 | |
Rơ le đề | VN/TĐ | bộ | 2 | |
Rơ le sấy | VN/TĐ | bộ | 1 | |
Nút Nhấn đèn | CHINT | bộ | 2 | |
Công tắc xoay 3 vị trí | CHINT | bộ | 1 | |
Đèn báo pha | CHINT | bộ | 1 | |
II | Bộ điều khiển, đóng cắt động cơ bơm điện chính 75HP ( Main Electric motor fire fighting pump ) | bộ | 1 | |
Khởi động từ chính | LS | bộ | 1 | |
Khởi động từ sao | LS | bộ | 1 | |
Khởi động từ tam giác | LS | bộ | 1 | |
TIMER | OMRON | BỘ | 1 | |
Rơ le nhiệt | LS | bộ | 1 | |
Công tắc xoay 3 vị trí | CHINT | bộ | 1 | |
Đèn báo pha | CHINT | bộ | 1 | |
Nút Nhấn đèn | CHINT | bộ | 2 | |
III | Bộ điều khiển, đóng cắt động cơ bơm điện bù áp 1-4hp ( Electric motor fire fighting pump ) | bộ | 1 | |
Khởi động tử | LS | bộ | 1 | |
Rơ le nhiệt | LS | bộ | 1 | |
Công tắc xoay 3 vị trí | Chint/tđ | bộ | 1 | |
Đèn báo pha | Chint/tđ | bộ | 1 | |
Nút Nhấn đèn | Chint/tđ | bộ | 2 | |
IV | Phần Chung | bộ | 1 | |
MCB/ MCCB tổng | LS | bộ | 3 | |
Cầu chì | Chint | bộ | 3 | |
Máy biến áp | VN | bộ | 1 | |
Bộ điều khiển sạc | VN/TĐ | bộ | 1 | |
Vỏ Tủ | VN | bộ | 1 | |
Quạt hút nhiệt | VN | bộ | 1 | |
Nhân Công lắp đặt thiết bị vào tủ điện | VN | công | 5 | |
Vật tư phụ (cáp điện, đầu cod, dominal …) | VN | lô | 1 |
^ Mua Tủ điều khiển bơm chữa cháy 75hp ở đâu , giá Tủ điều khiển bơm chữa cháy 75hp price bao nhiêu ?
Công ty EFFEVN với kinh nghiệm lắp đặt và cung cấp cho nhiều dự án tại Việt Nam sẽ làm hài lòng quý khách cả về giá cả ( price ) và chất lượng dịch vụ.
Cần Báo giá tủ điều khiển bơm chữa cháy 75hp hãy liên hệ với chúng tôi tel/ zalo: 0908 429 379 để được hưởng chiếc khấu sâu nhất.
Cần tư vấn thiết kế, tủ điều khiển 3 bơm chữa cháy 75hp, sửa chữa tủ điều khiển bơm chữa cháy 75HP 1hp – 4hp , nâng cấp tủ điện chữa cháy 75hp hãy liên hệ với chúng tôi ở effevn@mail.com để được tư vấn miễn phí !.
Chúng tôi sẽ báo giá tủ điều khiển bơm chữa cháy 75hp, cung cấp tủ điều khiển máy bơm pccc trên phạm vi Việt Nam nói chung – tỉnh Bình Định, Thủ Đức, Hồ chí Minh – nói riêng.
^ Những lưu ý chung khi vận hành hệ thống PCCC.
- Nên đặt mức rơ le tín hiệu vận hành bơm bù áp và bơm điện 75hp phù hợp với thực tế hiện trường.
- Nên sử dụng bộ sạc ắc quy tự động ( auto battery charger ), không nên dùng bộ sạc ắc quy không tự động để đảm bảo độ bền tối đa cho bình acquy ( battery ).
- Nên sử dụng 2 bình ắc quy ( battery ) để đảm bảo cho bơm diesel chắc chắn khởi động ngay khi có sự cố .
- Dùng tủ điện điều khiển máy bơm PCCC 75hp trong chữa cháy, không nên sử dụng phao tín hiệu báo cạn để dừng bơm khi thiếu nước, và đảm bảo bể chứa nước chữa cháy phải là nguồn chứa riêng biệt (Không chung với bể chứa nước sinh hoạt).
Ngoài ra tủ điện điều khiển máy bơm PCCC 75hp, nguồn điện đi vào tủ điện chữa cháy phải lấy trước aptomat tổng của hệ thống điện tòa nhà ( home , công xưởng ( factory ) …, để đề phòng khi có sự cố cháy nổ xảy ra phải cắt tới điện nhưng nguồn điện vào tủ chữa cháy không bị mất theo.
