Tủ Điện Chuyển Nguồn Tự Động ATS 1600A

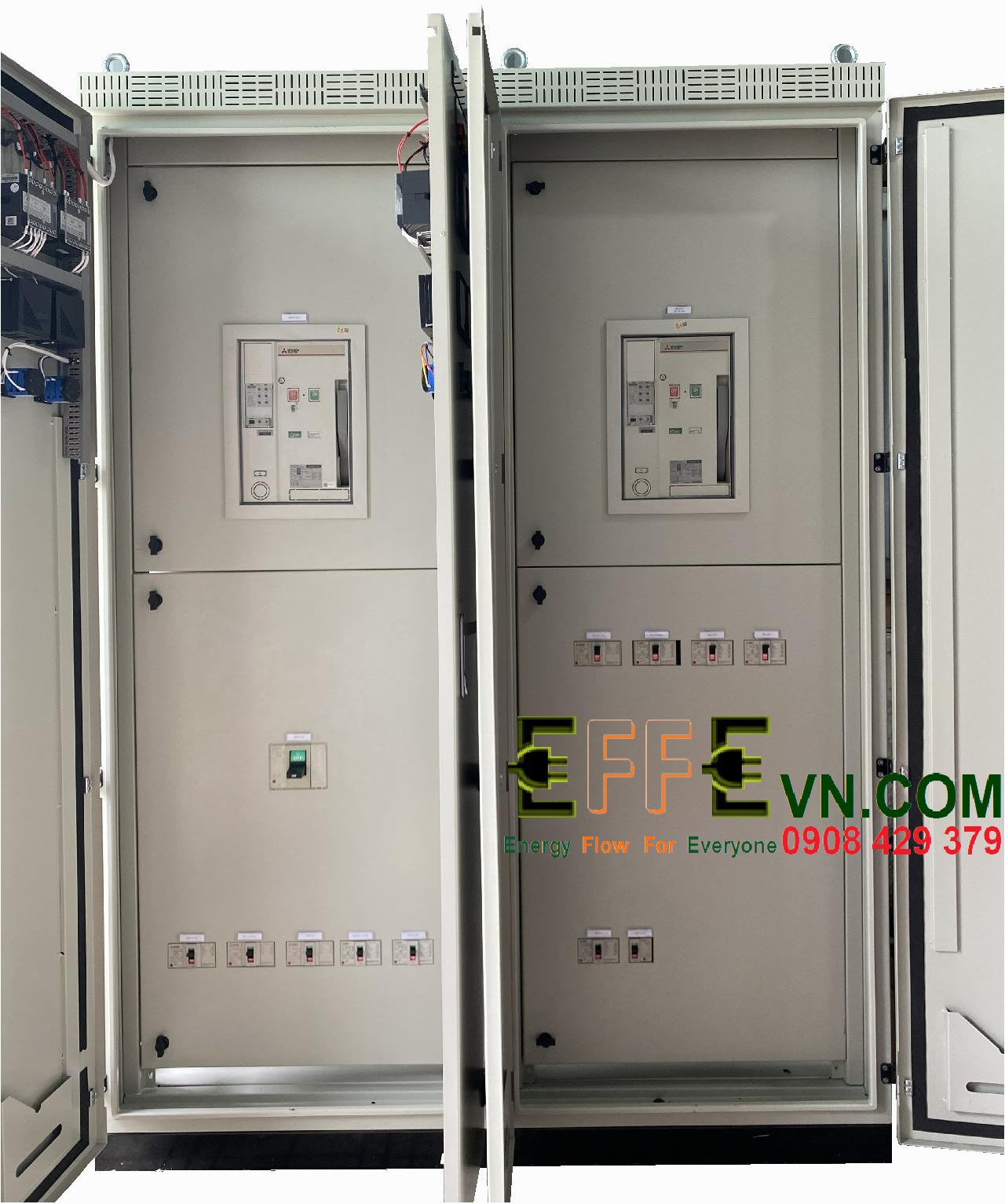

Tủ điện ATS 1600A là tủ điện phân phối liên kết máy phát và máy biến áp bởi 2 ACB –  2 ACB này liên động đóng cắt dòng 1600A từ máy phát điện và máy biến áp, có tác dụng điều khiển khởi động máy phát và đóng điện cho phụ tải khi nguồn chính (lưới điện bị mất). Khi nguồn lưới phục hồi thì hệ thống tự chuyển nguồn trở lại và tự động tắt máy phát.

Ngoài ra, tủ điện ATS (Tủ chuyển đổi nguồn tự động ATS) có chức năng bảo vệ khi Điện Lưới bị sự cố như: mất pha, mất trung tính, thấp áp (tùy chỉnh) thời gian chuyển đổi có thể điều chỉnh trên PLC.

– Bảo vệ máy phát , do có thời gian trễ giữa việc cắt ACB máy phát và đóng ACB điện lưới nên máy phát được bảo vệ an toàn

– Bảo vệ phụ tải, do nguồn điện lưới được kiểm tra, nếu đảm bảo mới đóng điện lưới cho tải

– Tự động gửi tín hiệu khởi động máy khi: điện lưới mất hoàn toàn, mất pha, hoặc điện áp thấp hơn giá trị cho phép (giá trị này có thể điều chỉnh được).

– Thời gian chuyển đổi sang nguồn máy phát tùy chọn, nhưng >5s, để đảm bảo điện máy phát đã ổn định

– Khi điện lưới phục hồi, bộ ATS chuyển phụ tải sang nguồn lưới. Máy tự động tắt sau khi chạy làm mát 1-15 phút.

– Có khả năng vận hành tự động hoặc bằng nhân công.

– Điều chỉnh được các khoảng thời gian chuyển mạch.

– Có hệ thống đèn chỉ thị.

Tủ điện ATS 1600A được thiết kế vỏ tủ từ thép mạ kẽm và vỏ tủ điện được sơn tĩnh điện. Các thiết bị bên trong được thiết kế phù hợp với từng nhu cầu của khách hàng từ dạng tủ điện. Tuy nhiên, đối với tủ điện dùng để phân phối điện cho các phụ tải công suất lớn được thiết kế theo kiểu modul đặt cạnh nhau tạo thành hệ thống phân phối điện bao gồm ngăn lộ vào, ngăn phân đoạn và ngăn phân phối.

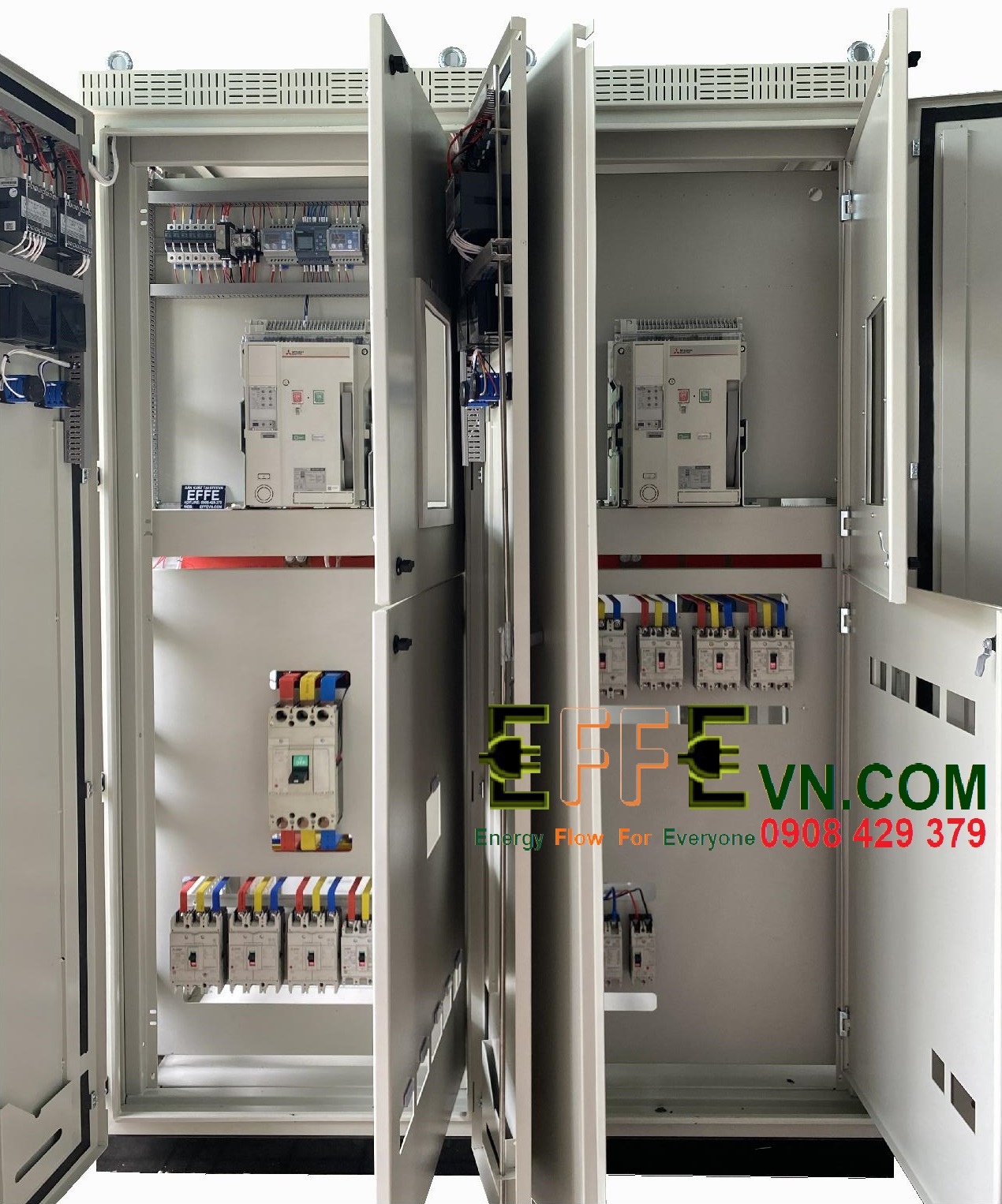

Thiết bị tự động chuyển nguồn ATS lưới — máy phát được cấu tạo gồm có hai phần riêng biệt đó là phần mạch động lực và phần mạch điều khiển. Phần mạch điều khiển gồm có bộ phận đo lường và bộ phận điều khiển đối tượng chấp hành. Cơ cấu chấp hành chính là các cơ cấu chuyển mạch. Đây là hệ thống chuyển nguồn tự động, có tác dụng khi nguồn chính bị mất thì Tủ ATS sẽ khởi động và chuyển sang nguồn dự phòng.

Bộ điều khiển tủ điện ATS là bộ điều khiển chuyên dụng: dùng để điều khiển thiết bị chuyển mạch  theo trình tự và thời gian.

Hệ thanh cái đồng phân phối điện tủ điện ATS: được tính toán phù hợp dòng điện định mức của máy phát điện và máy biến áp 1600A.

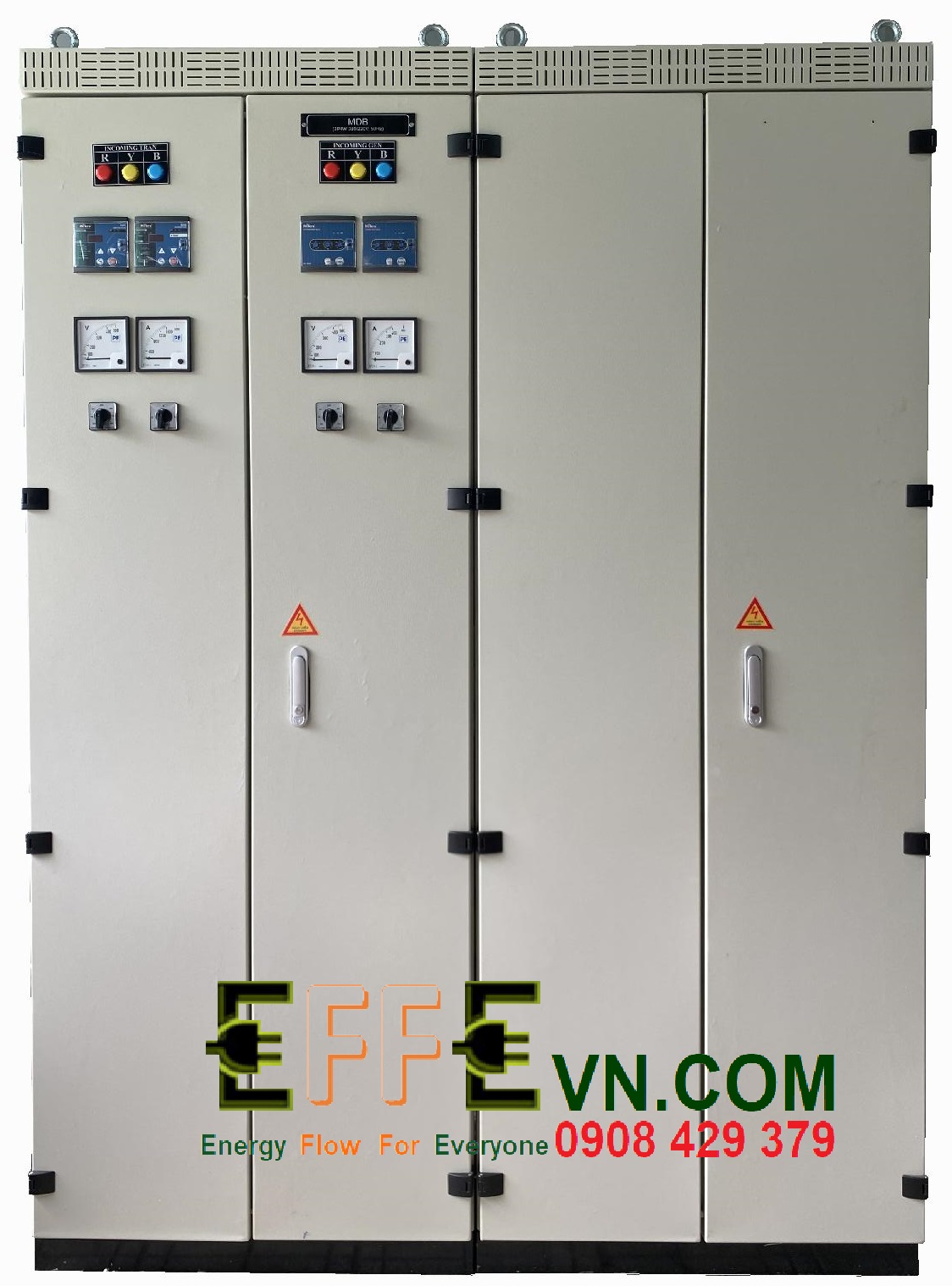

Trước mặt tủ điện ATS có các nút ấn, màn hình LCD và có hệ thống đèn chỉ thị để người vận hành điều chỉnh được thời gian chuyển mạch, chế độ hoạt động.

Ngoài ra, tủ điện ATS có thể tích hợp thêm chức năng giám sát và điều khiển từ xa thông qua việc sử dụng bộ điều khiển PLC của các hãng như: Siemens, Delta…

Tủ Điện Chuyển Nguồn Tự Động ATS ACB 1600A có thể điều khiển đóng cắt cho máy biến áp và máy phát điện đến 1000KVA
